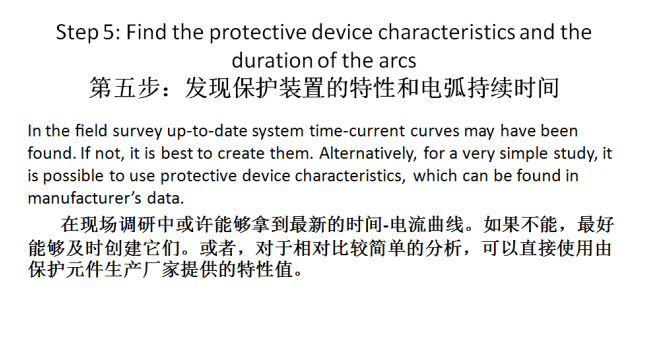

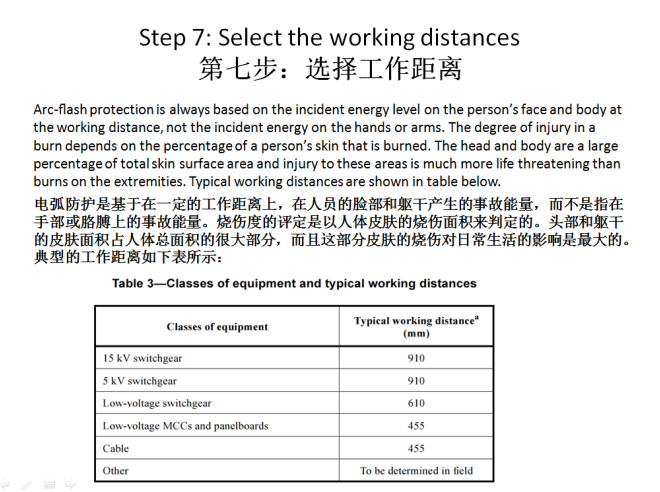

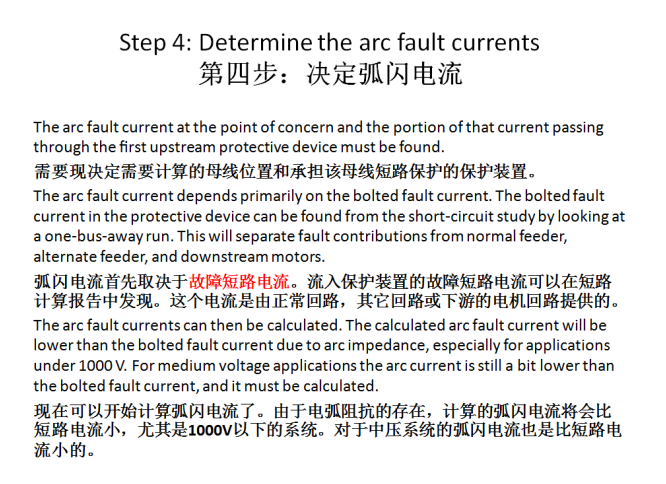

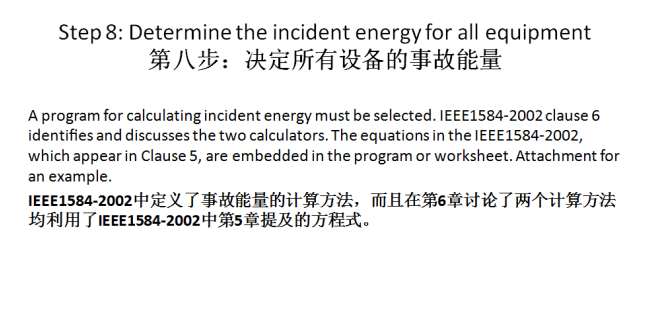

弧閃危害分析應該是短路電流計算和繼電保護協調的一項后續工作。使用短路電流計算的結果可以決定短路電流的瞬時值,設備額定遮斷能力和短路酎受電流值。 通過繼電保護協調的結果可以得出切斷過負載電流和短路電流的時間。短路電流計 算和繼電保護協調為進弧閃危害分析提供了必要的數據。通過弧閃危害分析,可以得出弧閃保護的安全邊界長度和在操作距離上的電弧能墩。
數據收集占據了進行弧閃危害分析中很大的工作。即使這個工廠有最新的單線圖,保護協調的時間-電流曲線和短路計第報告,現場的路勘還是會耗費近一半的精力。這部分的工作最好是由熟悉工廠的專業員工來完成。弧閃危害分析所苽要的數據與短路電流計箅,繼電保護協調基本上一致,進一步需要將低壓配電部分和控制回路中容雖較大的回路包含進來。一開始齋要和工廠的專業人員一起來審査中?線圖和設備布罝圖。所有圖紙必須反應實際安裝的情況?系統單線圖必須包含所有的回路。如果沒有,請先創建單線圖。

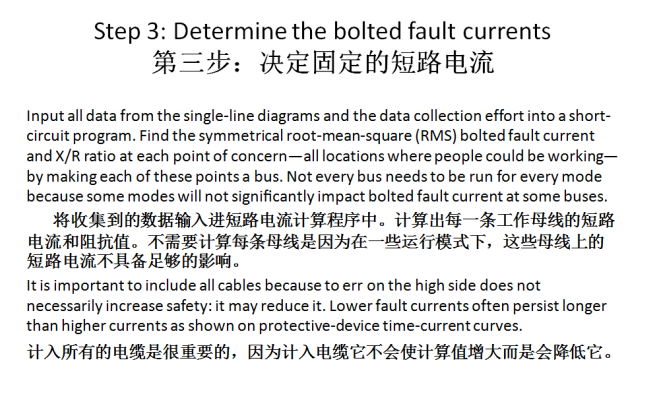

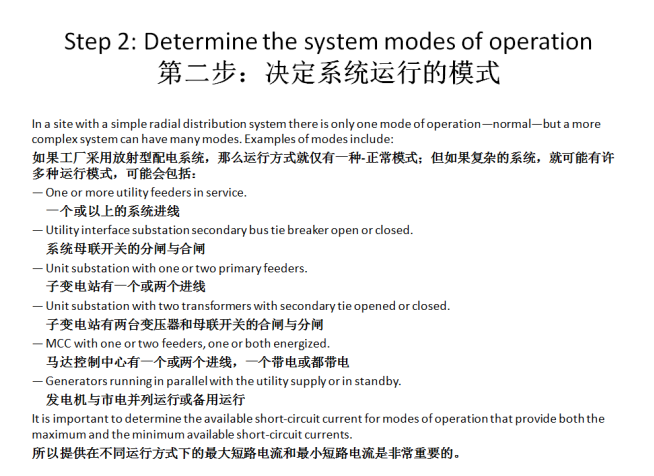

當基本系統己經反映在單線圖上了,請?zhí)砑佣搪酚嬎闼枰臄?shù)據。這個計算需要的 數據包括:系統電網,備用發電機和大電機(37kW及以上> 等能夠提供短路電流的系統。

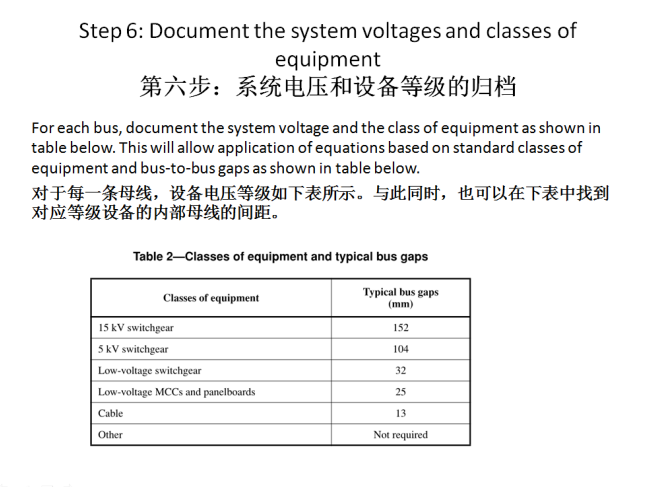

單線閣中也必須反映變壓器,架空線,配電回路,系統接地,限流電抗和其它限流元件,調壓器,補償電容,隔離開關,開關柜,馬達控制中心,帶保護裝置的動力箱,熔斷器的型號規格,出線回路和低壓電機回路。電壓低于240V的回路可以忽略,但如果容螢大于 125kVA的回路必須計入。
