使用電氣設備時有很大的潛在風險。 即使采取了正確的預防措施,事故仍然會發生。電弧閃光是電爆炸的有害放電, 高壓工作環境產生的電弧爆炸危害是致命的。 光線或熱量的這種反應可能會導致設施中任何人受到嚴重?fù)p壞和傷害。 使用適當?shù)?strong>電弧閃光保護裝置,保證工作場所中的每個人都安全。

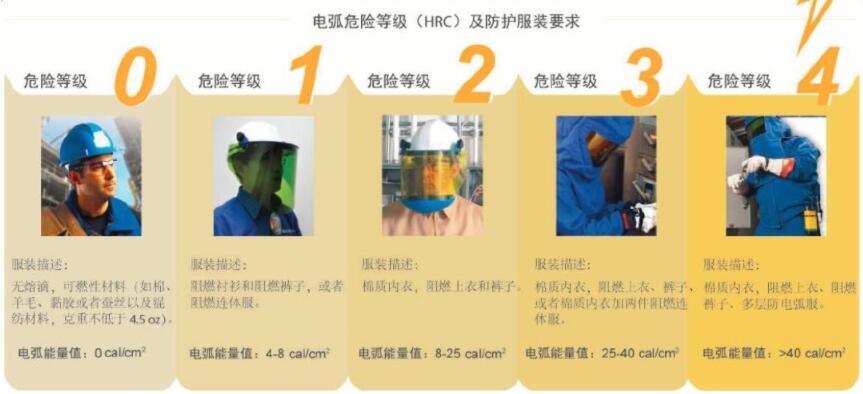

根據美國NFPA 70E-2009電氣環境作業安全標準相關規定,電弧危險等級(HRC)及防電弧服被分為0-4五個防護等級。
DL/T320等級 | 上海誠格防電弧系列產品 |
Ⅰ級 6-8cal/cm2 | 6cal防電弧襯衫 |
6cal防電弧褲子 | |
Ⅱ級 8-25cal/cm2 | 8cal防電弧夾克 |
8cal防電弧褲子 | |
10cal防電弧面屏 | |
8cal防電弧手套 | |
Ⅲ級 25-40cal/cm2 | 25cal防電弧夾克 |
25cal防電弧褲子 | |
25cal防電弧頭罩 | |
25cal防電弧手套 | |
25cal防電弧腿套 | |

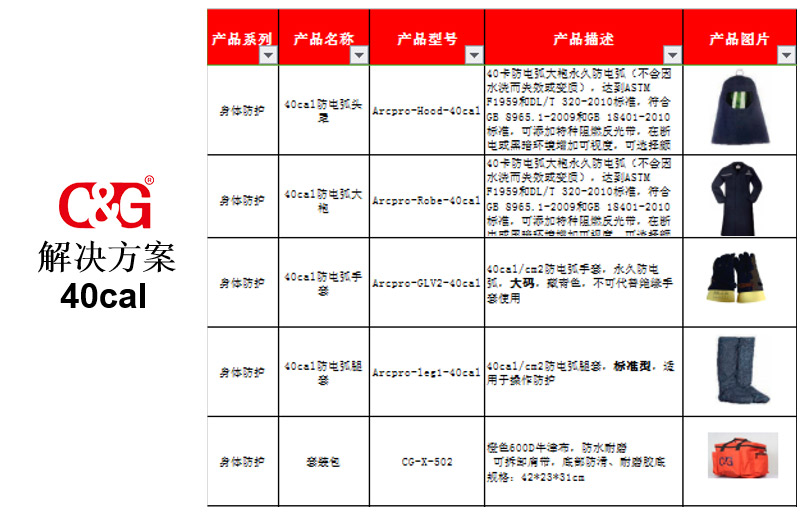

Ⅳ級 40cal/cm2以上 | 40cal防電弧夾克 |
40cal防電弧背帶褲 | |
40cal防電弧頭罩 | |
40cal防電弧手套 | |
40cal防電弧腿套 |
在選擇恰當電弧防護服之前,我們首需要計算出電弧能量, 影響電弧能量值主要有以下幾個因素:
1、系統電壓
2、故障電流
3、操作距離
4、電弧時間
5、導體間隙
6、電弧形式
目前有業界有兩個模型用于計算電弧量。
一個是檢驗計算模型,使用條件為電壓220V~15kV;三相;頻率50Hz或60Hz;短路故障電流700A-106000A;導體間隙13mm-152mm。
計算公式:
1kv以下電弧電流計算:lgIa=K+0.662lgIbf+0.0966V
+0.000526G+0.5588V(lgIbf)-0.00304G(lgIbf) ①
1kv以上電弧電流計算:lgIa=0.00402+0.983lgIbf②
事故能量:E=4.184CfEn(t/0.2)(610x/Dx) ③
典型事故能量:lgEn=K1+K2+1.081lgIa+0.0011G④
Ia——電弧電流
K——常數,開放結構為0.153;封閉式結構為0.097
Ibf ——三相短路故障電流(kA)
En——典型電弧放電時間和工作距離的事故能量(J/cm2)
K1——常數,開放結構為-0.792;箱型結構為-0.555
K2——常數,未接地及高阻接地系統為0;接地系統為-0.113
G——導體間隙
E——事故能量(J/cm2)
V——電路電壓(V)
Cf——系數,1kV以上為1.0;1kV以下為1.5
En——典型事故能量(J/cm2)
t——電弧時間
D——操作距離
x——距離指數
另一個是Lee氏高壓理論計算模型,當電壓超過15kV,或者導體間隙超過經驗計算模型適用的范圍時。
計算公式:E=2.142×106VIbf(t/D2)
E——事故能量(J/cm2)
V——系統電壓(kV)
t——電弧時間
D——可能發生電弧的點到人的距離
Ibf——短路故障電流(kA)
